Radio FM quadribanda: 28 MHz, 50 MHz, VHF, UHF.

Estensione di banda

La radio può essere modificata per estenderne o cambiarne la banda operativa. Smontare il coperchio superiore svitando le quattro viti laterali e le quattro superiori, tranne quelle dell’altoparlante, sollevare il coperchio ruotandolo verso sinistra, scollegando il cavetto dell’altoparlante dal suo connettore posto sul PCB.

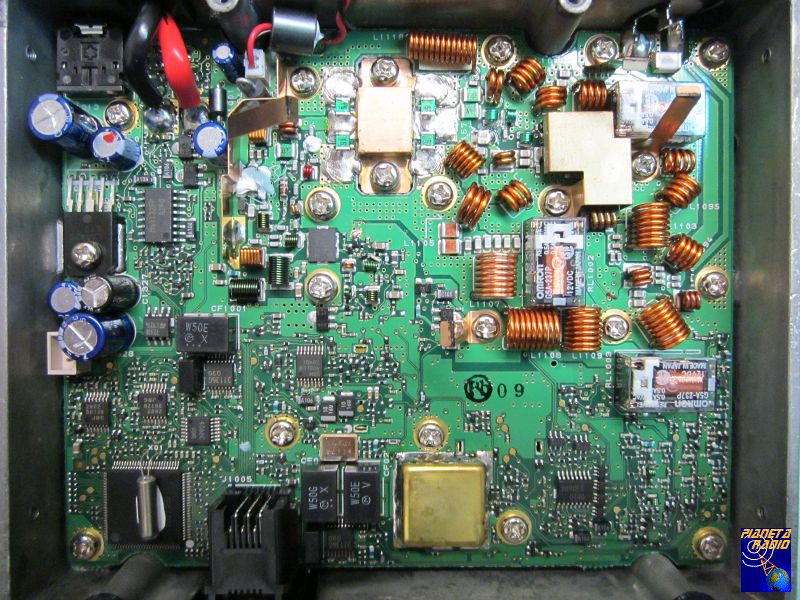

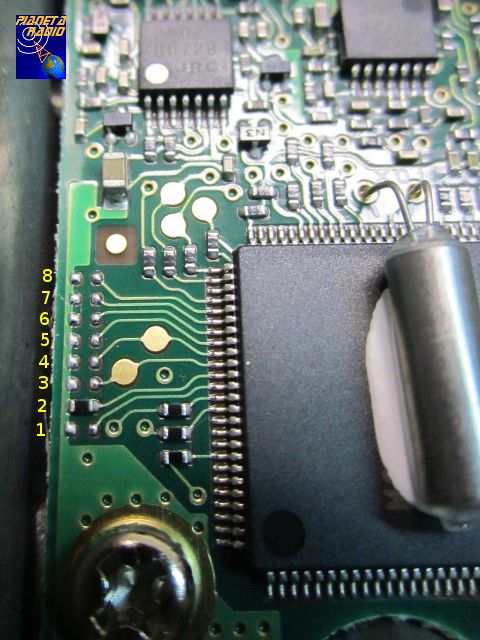

In basso a sinistra si noterà la CPU, il chip grande quadrato con un quarzo incollato sopra. Sulla sinistra del chip vi è una fila di otto contatti aperti o cortocircuitati a massa (di fabbrica viene utilizzato allo scopo un resistore SMD da 0 ohm). A seconda di come sono collegati si ottengono differenti configurazioni di banda, come indicato nella tabella sottostante.
Per cortocircuitare un contatto utilizzare una goccia di stagno o un sottile filo di rame. L’operazione è molto delicata in quanto si tratta di piste microscopiche, è consigliata solo a chi è in grado di operare su componentistica SMD. Si declina ogni responsabilità, ogni modifica è a vostro rischio e pericolo.

Configurazione (1 2 3 4 5 6 7 8)	Bande
1 0 0 0 0 0 1 0	versione USA ?
0 0 0 0 0 0 1 0	150-170, 450-470 ?
0 1 0 0 0 0 0 0	versione EU: 28-29.7, 50-52, 144-146, 430-440
0 1 1 0 0 0 0 0	28-30, 50-54, 137-174, 420-470

Con 0 si indica contatti aperti, con 1 contatti cortocircuitati.

---

Autore: Gianfranco IZ8EWD
Data di pubblicazione: 09/2012

---
