IF out

Lo Yaesu FT-950 dispone di un’unità opzionale DMU-2000 per la visualizzazione dello spettro nonché per il controllo di radio, rotore e registrazione del log di stazione. Per la connessione della DMU-2000 è necessario installare una scheda interna che converte e condiziona il segnale IF di media frequenza della radio. A tale scopo sulla main unit è previsto un connettore dedicato J1028 – scope per il prelievo della IF.
Con una semplice modifica, assolutamente reversibile e non invasiva, è possibile prelevare il segnale IF e renderlo disponibile all’esterno della radio per utilizzarlo a proprio piacimento. L’utilizzo classico è, appunto, la visualizzazione dello spettro, spectrum scope, del segnale ricevuto o trasmesso. Tuttavia la media frequenza a 69.450 MHz è un tantino alta per consentirne un utilizzo agevole, se non si dispone di un analizzatore di spettro gli RTL-SDR sono una soluzione economica e facile.

Aprire il coperchio inferiore della radio e individuare sulla main unit il connettore J1028. Scollegare il cavo che è stato predisposto per la connessione della scheda opzionale. Preparare un cavo coassiale tipo RG 174 o RG 142, lungo circa 40 cm, terminato da un lato con un connettore TMP maschio e dall’altro con un connettore SMA femmina da pannello.

Yaesu FT-950 - Connettore Scope J1028

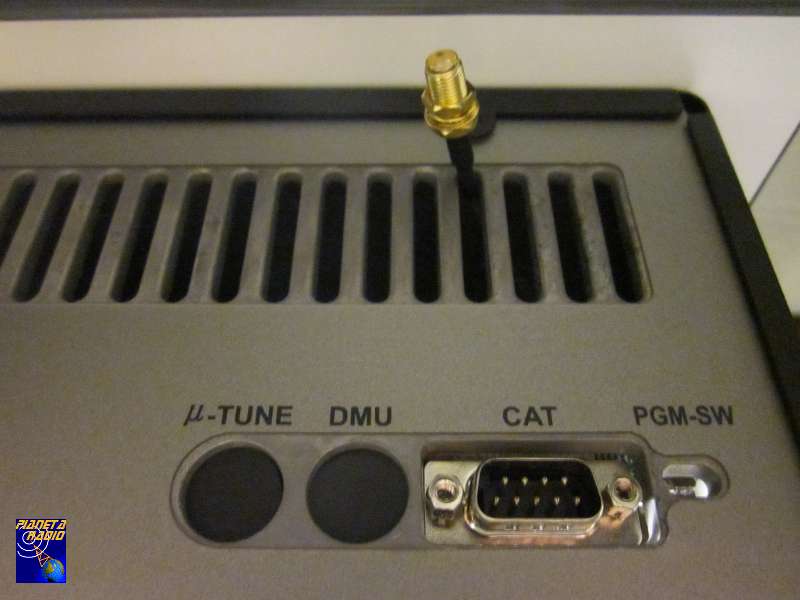

Infilare il lato intestato con il TMP dalla griglia di areazione in alto a destra della radio (guardando dal retro).

Yaesu FT-950 - Connettore IF out

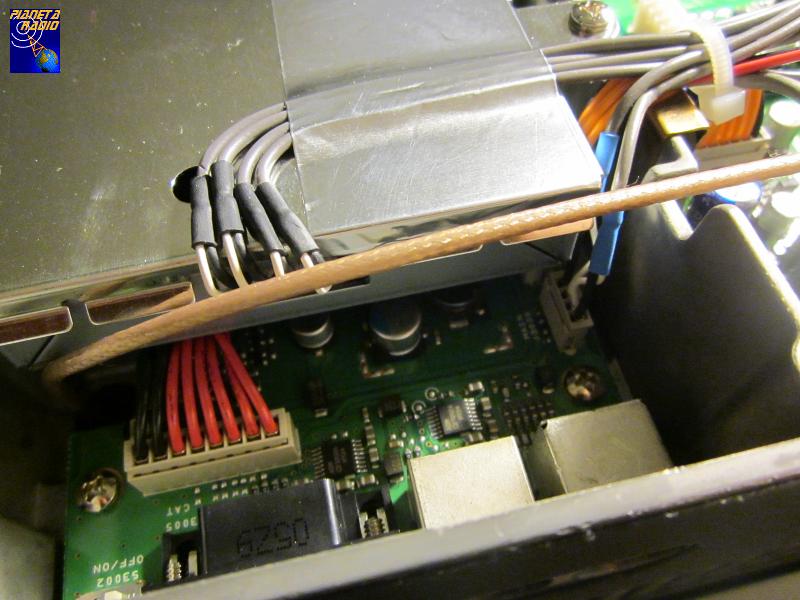

Passare il cavo internamente dal lato superiore a quello inferiore attraverso il foro presente a lato della scheda, dove sono montati i connettori CAT, DMU, etc..

Yaesu FT-950 - Cavo IF

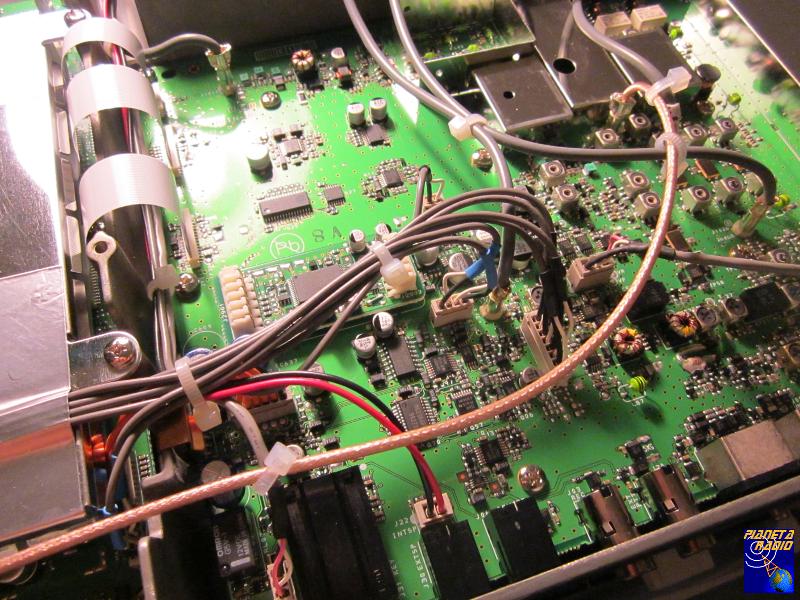

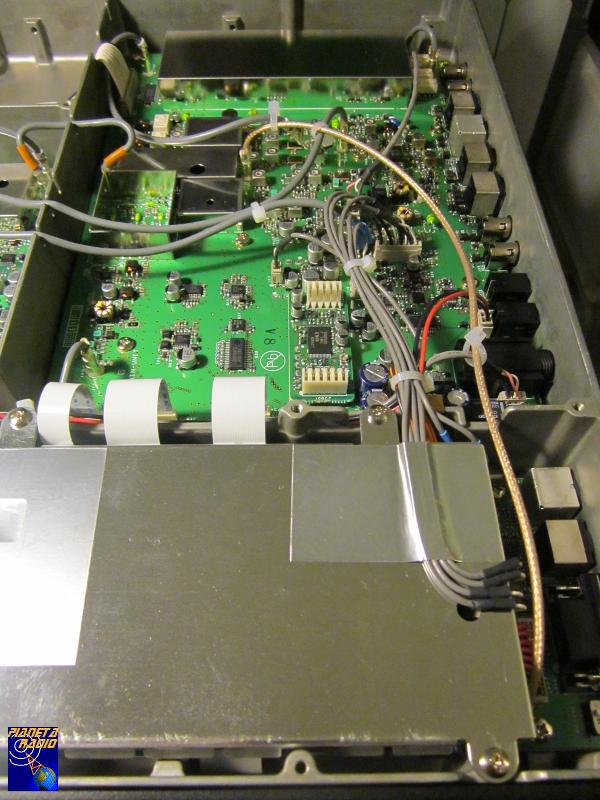

Portare il cavo all’interno del telaio fino ad arrivare al connettore scope, sistemarlo in modo che non intralci la chiusura del coperchio, bloccare con fascette.

Yaesu FT-950 - Cavo IF

Yaesu FT-950 - Cavo IF

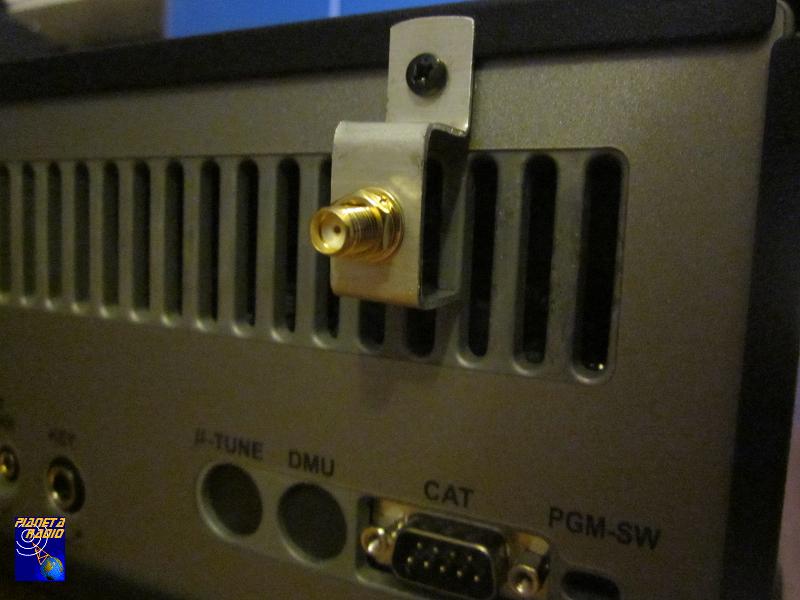

Nella parte posteriore della radio preparare una staffetta di metallo o alluminio e fissare il connettore SMA. Quando la presa IF non è utilizzata terminare la porta con un carico da 50 ohm.

Yaesu FT-950 - IF out
