I connettori TMP sono connettori coassiali per alta frequenza (fino a 1 GHz). Essendo di rapido montaggio e di dimensioni contenute, sono molto utilizzati nei cablaggi interni degli apparati radio di produzione orientale.
Il connettore maschio accetta cavi di diametro esterno da 2.8 a 3.2 mm, come ad esempio RG 174 o RG 316, con montaggio a crimpare. I socket femmina sono disponibili in tre versioni, quella a montaggio verticale e quelle inclinate a 20° e 45°, sono da montaggio a saldare su PCB.

Montaggio

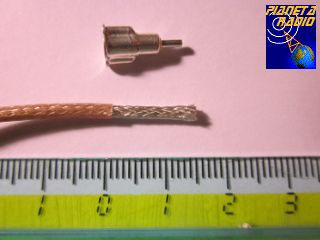

Connettore TMP - Montaggio Eliminare circa 15 mm di guaina isolante dal cavo coassiale

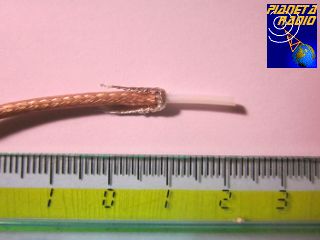

Connettore TMP - Montaggio Tagliare longitudinalmente la calza, ripiegarla all’indietro formando due trecce

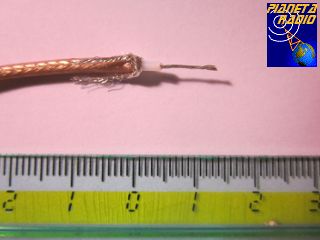

Connettore TMP - Montaggio Eliminare il dielettrico centrale, lasciandone sporgere circa 2.5mm, liberare il conduttore centrale

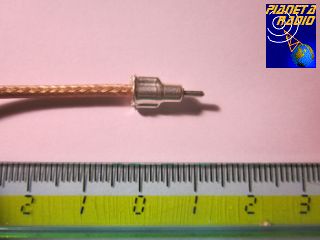

Connettore TMP - Montaggio Infilare il connettore in modo che le due trecce di calza vadano nelle sedi laterali, tagliare il centrale in eccesso

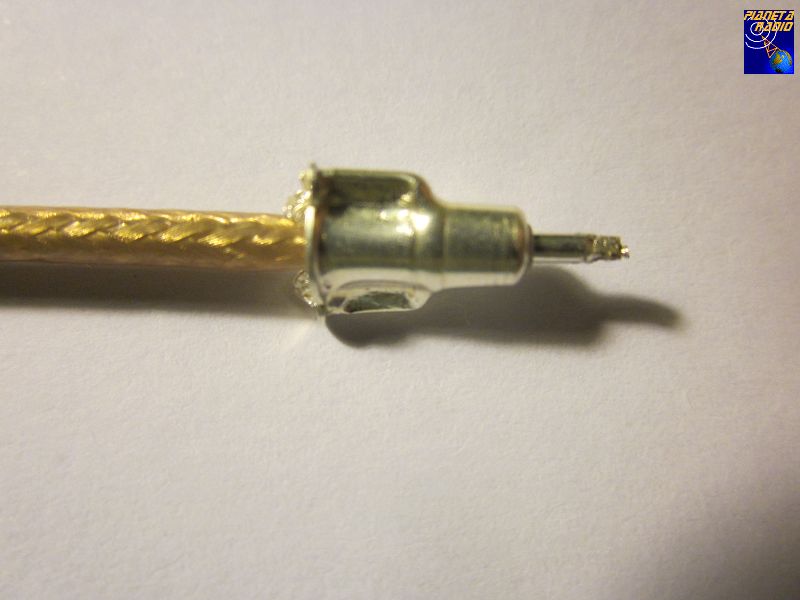

Per la crimpatura del connettore è prevista un’apposita pinza. In mancanza si può utilizzare una normale pinza a becchi o meglio ancora la parte terminale di una pinza per crimpatura connettori faston. Schiacciare prima le alette laterali che bloccano la calza, successivamente il pin centrale, senza esagerare onde evitare una deformazione eccessiva. In alternativa il pin centrale può essere saldato.

Connettore TMP - Maschio

Riferimenti

TMP datasheet, Taiko Denki.


Autore: Gianfranco IZ8EWD
Data di pubblicazione: 03/2013
