Tastiera Yaesu FH-2

La tastiera di controllo remoto Yaesu FH-1 o FH-2 consente la selezione e attivazione di diverse funzioni delle radio Yaesu FT-950, FT-1000, FT-2000 e tutte le altre predisposte con l’ingresso remote. Principalmente si controllano il VFO, la memoria del keyer CW o del registratore vocale.
La tastiera può essere acquistata come optional o costruita in proprio seguendo lo schema che la stessa Yaesu propone sui manuali di alcune delle radio elencate. E’ composta da una rete di resistori di valore ben definito e 12 pulsanti con chiusura a massa. Alla pressione di ognuno di essi corrisponde una precisa tensione ai capi della rete.

Costruzione

Yaesu tastiera controllo remoto

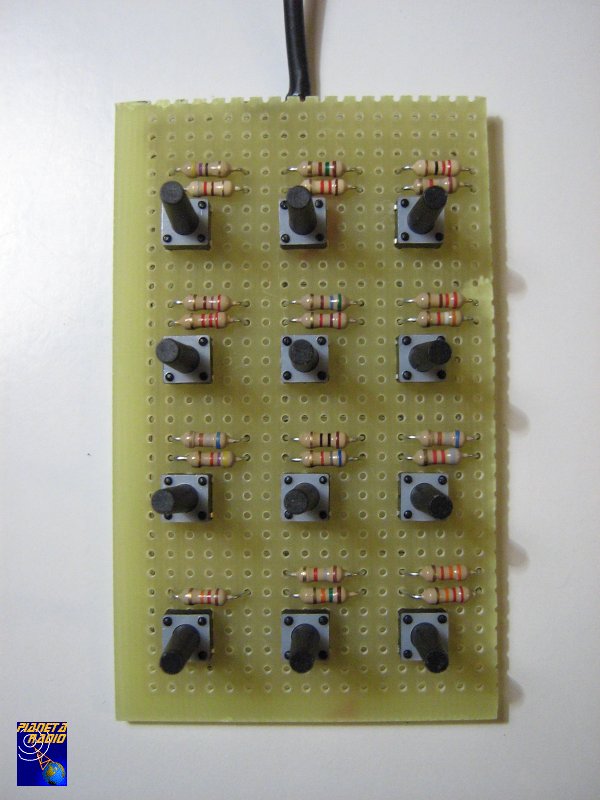

Come da foto, la realizzazione è molto semplice e si può eseguire su basetta millefori, lo schema è riportato sotto e i valori delle resistenze nella tabella seguente.
Il progetto richiede l’utilizzo di restori di precisione, ma in realtà i valori non sono così stringenti e si possono realizzare collegando in serie comuni resistori al 5%. Notare che, per rispettare la disposizione della tastiera originale, è opportuno posizionare il tasto 10 tra l’11 ed il 12.

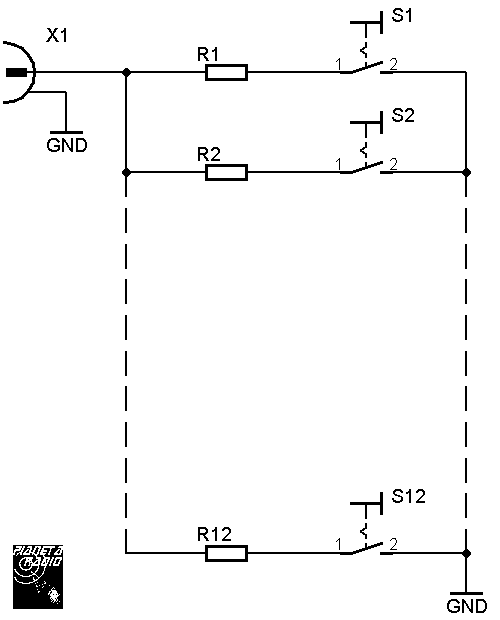

Yaesu tastiera controllo remoto - schematic

R Valore di progetto [ohm] Valore equivalente [ohm]
1 866 820 + 47
2 1330 1k2 + 150
3 1820 1k8 + 22
4 2490 2k2 + 270
5 3240 2k7 + 560
6 4120 3k9 + 220
7 5360 4k7 + 680
8 6810 6k8 + 10
9 8870 8k2 + 680
10 12000 12k
11 16900 15k + 1k8
12 25550 22k + 3k3
