I Motorola serie GM sono delle robuste radio FM in banda VHF o UHF ad utilizzo professionale, sia veicolare che base.

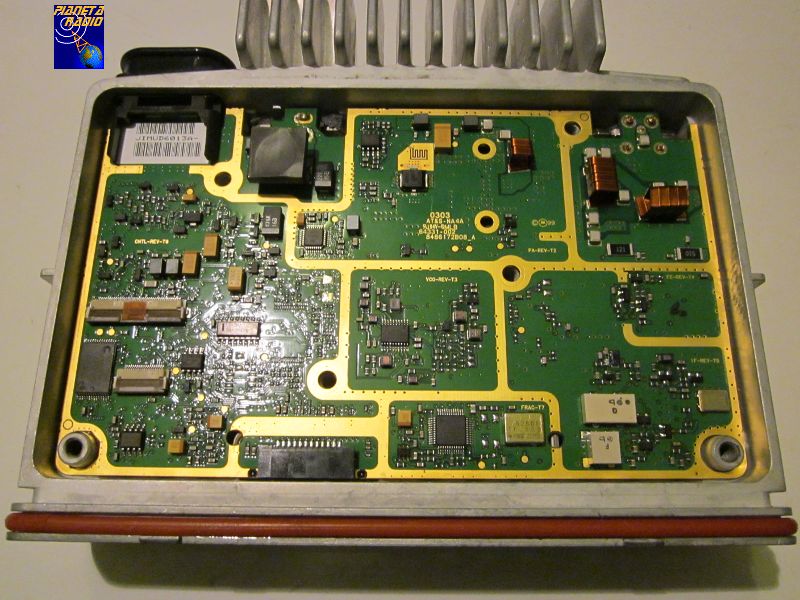

Motorola GM - inside

Connettore microfono

Il connettore microfonico è un plug RJ ad 8 contatti.

Pin Funzione Descrizione
1 PB1 ?
2 PB2 ?
3 Hook Contatto gancio microfono
4 GND Massa
5 MIC Audio Ingresso audio microfono
6 PTT Contatto PTT
7 BUS + Connessione per la programmazione
8 Handset audio Uscita audio cornetta

Connettore accessori

Sul retro della radio è montato un connettore a 20 pin che presenta diversi segnali in ingresso ed uscita per l’interfacciamento con dispositivi esterni. I pin dal 17 al 20 sono riservati per la programmazione, pertanto il cavo d’interfaccia che si collega al connettore accessori è privo dei relativi contatti. Le funzioni di alcuni pin sono programmabili da software.
Nel modello GM-Databox, questo connettore è l’unica porta di comunicazione e controllo, essendo la radio priva di frontalino e di altre connessioni.

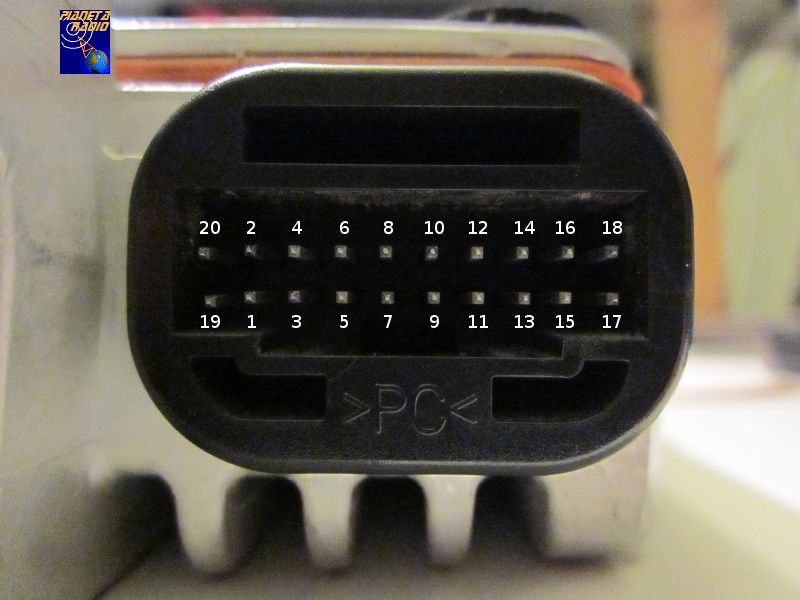

Motorola GM - connettore accessori

Pin Funzione Descrizione
1 External Speaker – Connessione – per altoparlante esterno
2 External Mic Audio Connessione per microfono esterno
3 Digital In 1 PTT
4 Digital Out 2 Uscita digitale programmabile
5 Flat TX Audio Ingresso audio, non filtrato
6 Digital In 3 Ingresso digitale programmabile
7 Ground Massa
8 Digital In/Out 4 Ingresso/Uscita digitale programmabile
9 Digital In 5 with Wakeup Ingresso digitale programmabile, con possibilità di accensione della radio
10 Ignition Detect Sottochiave per accensione radio
11 Receiver Audio Uscita audio, programmabile
12 Digital In/Out 7 Ingresso/Uscita digitale programmabile
13 Switched Battery Voltage Uscita di alimentazione, attiva a radio accesa
14 Digital In/Out 8 Ingresso/Uscita digitale programmabile
15 RSSI Livello del segnale ricevuto
16 External Speaker + Connessione + per altoparlante esterno
17 Bus + Connessione per la programmazione
18 Boot Control Connessione per attivare la modalità boot
19 Reserved Riservato
20 Reserved Riservato

Programmazione

Canali, configurazione dei tasti, potenza di uscita e tutte le altre funzioni, sono programmabili esclusivamente tramite il software Motorola CPS.
Per la connessione della radio al PC si utilizza la porta seriale ed un’apposita interfaccia collegata al pin BUS + del connettore microfono o accessori.

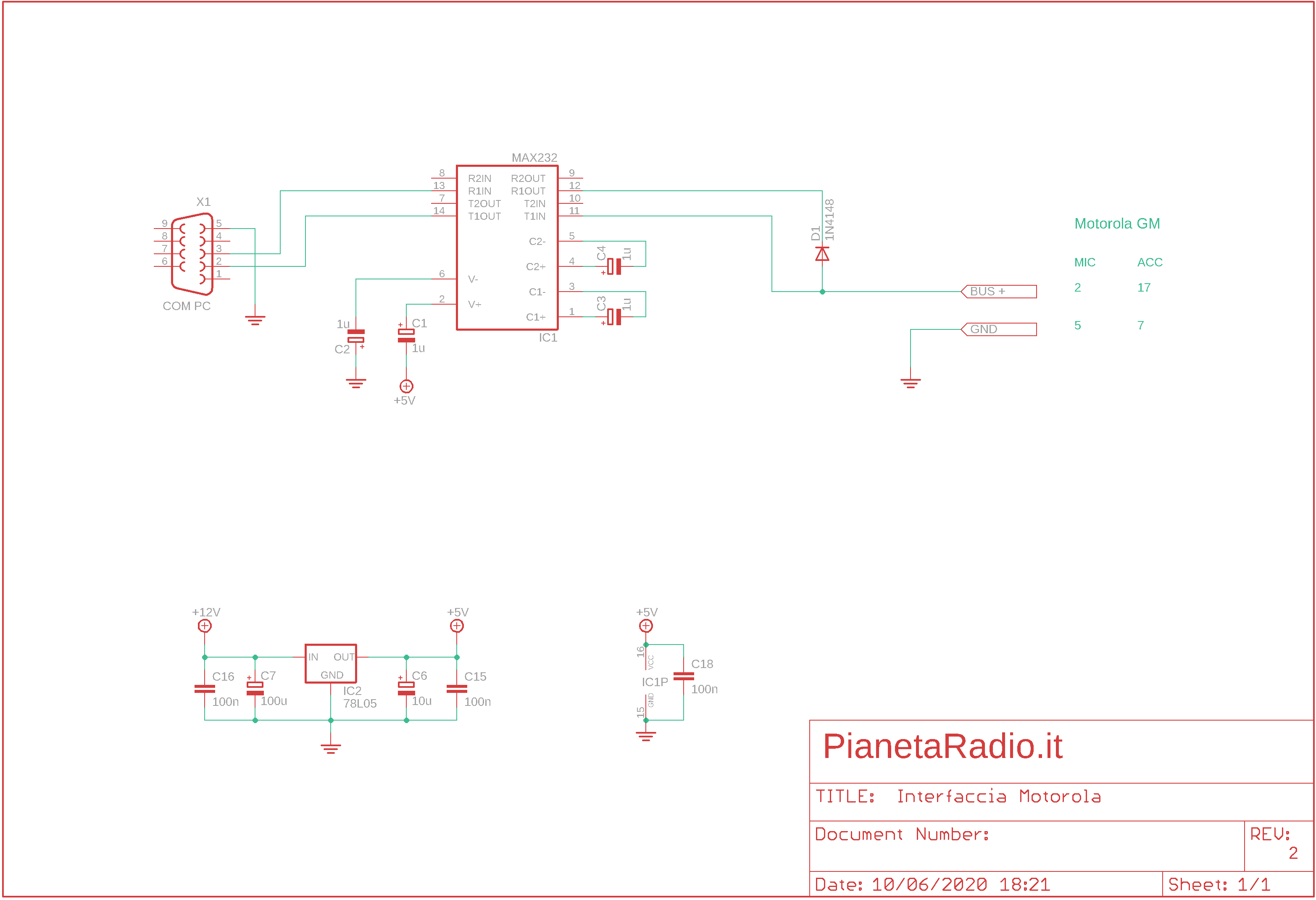

Motorola GM - interfaccia programmazione

Clicca sul disegno per visualizzarne la versione ingrandita.


Autore: Gianfranco IZ8EWD
Data di pubblicazione: 12/2012
