Radio dual-band VHF/UHF, con TNC entrocontenuto per comunicazioni Packet e APRS.

Modifiche

Le modifiche base si effettuano agendo su appositi ponticelli posti sulla scheda denominata TX-RX unit (X57-586X-XX). Per accedervi è necessario smontare il coperchio inferiore svitando le viti di fissaggio.

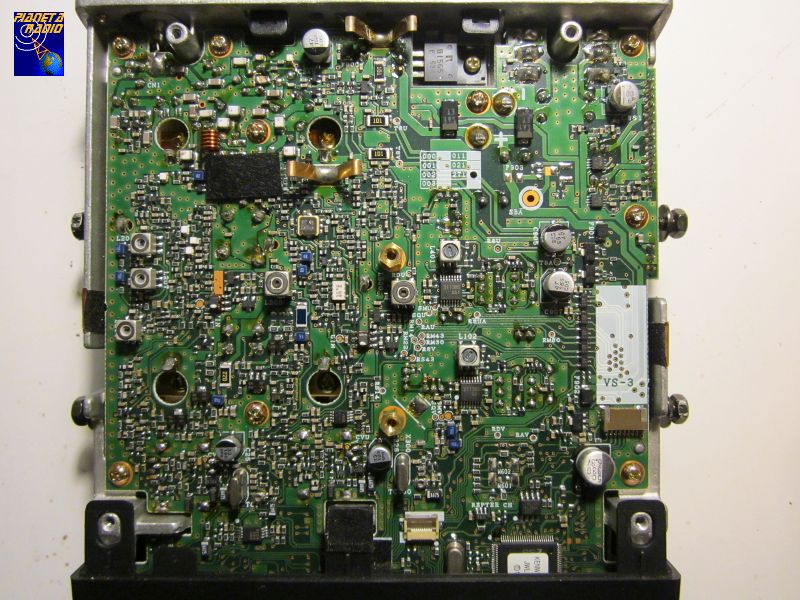

Kenwood TM-D700

In basso destra a lato dello slot per la scheda opzionale VS-3, vi sono alcuni jumper con i quali è possibile ottenere differenti configurazioni operative e funzionali. L’attivazione della modifica può richiedere il reset della radio, con relativa perdita di canali e impostazioni già memorizzate.
Per cortocircuitare un contatto utilizzare una goccia di stagno o un sottile filo di rame utilizzando un buon saldatore per lavorazioni SMD. Per eliminare un ponticello è consigliato un saldatore ad aria calda. L’operazione è molto delicata in quanto si tratta di piste microscopiche, è consigliata solo a chi è in grado di operare su componentistica SMD. Si declina ogni responsabilità, ogni modifica è a vostro rischio e pericolo.

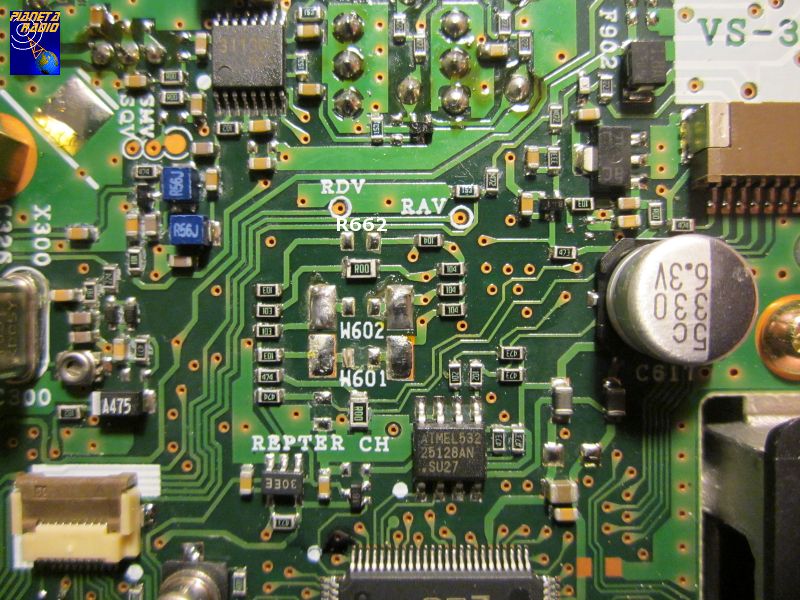

Kenwood TM-D700 - Configuration jumpers

Estensione TX

Rimuovendo il filo verde W602 si sbloccano i limiti di banda estendendo la trasmissione VHF (da 142.000 a 141.995 MHz) e UHF (da 420.000 a 449.995 MHz).

Estensione RX

Rimuovendo il jumper W601 si ottiene l’espansione del ricevitore con copertura continua da 118 a 524 MHz e parziale da 800 a 1300 MHz. Questa modifica comporta l’ulteriore estensione del range in trasmissione VHF (da 136.000 a 174.995 MHz) e UHF (da 400.000 a 469.995 MHz).

Transponder

Rimuovendo il jumper sopra l’etichetta REPTER si abilita la funzionalità di transponder cross-band.

Controllo remoto

Cortocircuitando i contatti R662 si abilita la funzionalità di Sky Command per il controllo remoto della radio tramite toni DTMF. Per l’utilizzo consultare il manuale in lingua inglese della versione A.

Connettori

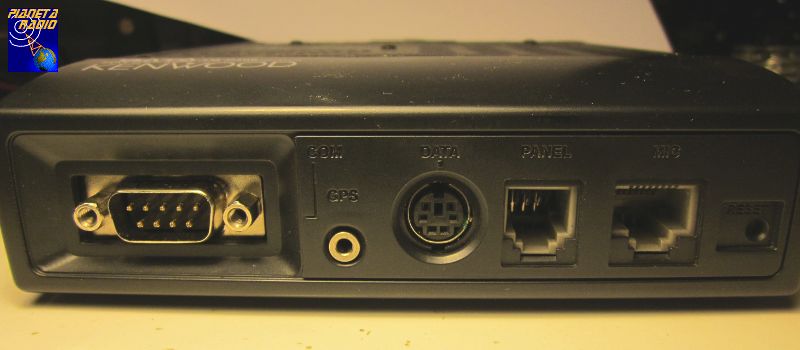

Kenwood TM-D700 - Connettori

Microfono

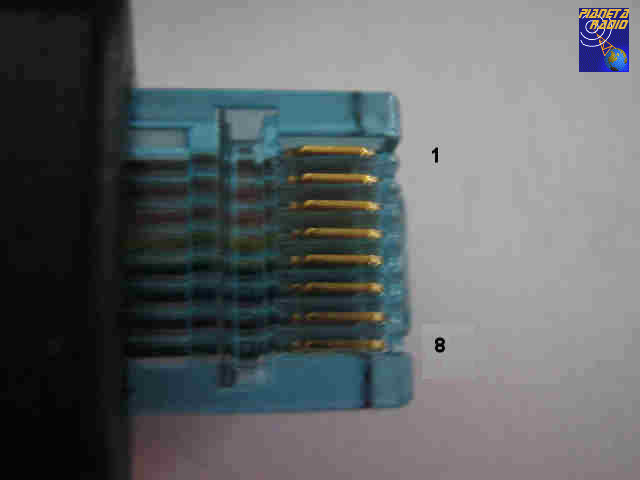

Kenwood TM-D700 - Connettore microfono

Spina 8 poli RJ-45 Funzione
1 Up
2 8 Vdc
3 Ground
4 PTT
5 MIC Ground
6 MIC
7 Non collegato
8 Down

Autore: Gianfranco IZ8EWD
Data di pubblicazione: 03/2014
