A completamento del GPS Disciplined Oscillator 10MHz viene di seguito presentato un utile display a microcontrollore per la visualizzazione dei dati e dello stato del ricevitore GPS.

Caratteristiche

  • Lettura dati seriali TTL da GPS e decodifica protocollo NMEA;
  • Tre schermate informative;
  • Retroilluminazione display a tempo;
  • Led di stato lock satelliti.

Funzionamento

All’accensione il display accende la retroilliminazione e mostra per qualche secondo una schermata introduttiva. Quindi passa alla visualizzazione della prima schermata. Premendo il tasto Mode si cambia a rotazione la schermata selezionata, tra le tre disponibili. Alla pressione del tasto viene accessa anche la retroilluminazione del display per qualche secondo.
La schermata 1 riporta alla seconda riga il numero di satelliti GPS ricevuti e lo stato di fix, con il seguente significato:
1 – No fix
2 – 2D fix
3 – 3D fix
Lo stato Fix 3 viene indicato anche dall’accensione del led GPS Lock che sta ad indicare che il ricevitore ha acquisito un numero sufficiente di satelliti per determinare una posizione valida.
La schermata 2 indica ora (nel formato UTC) e data. La schermata 3 le coordinate geografiche.

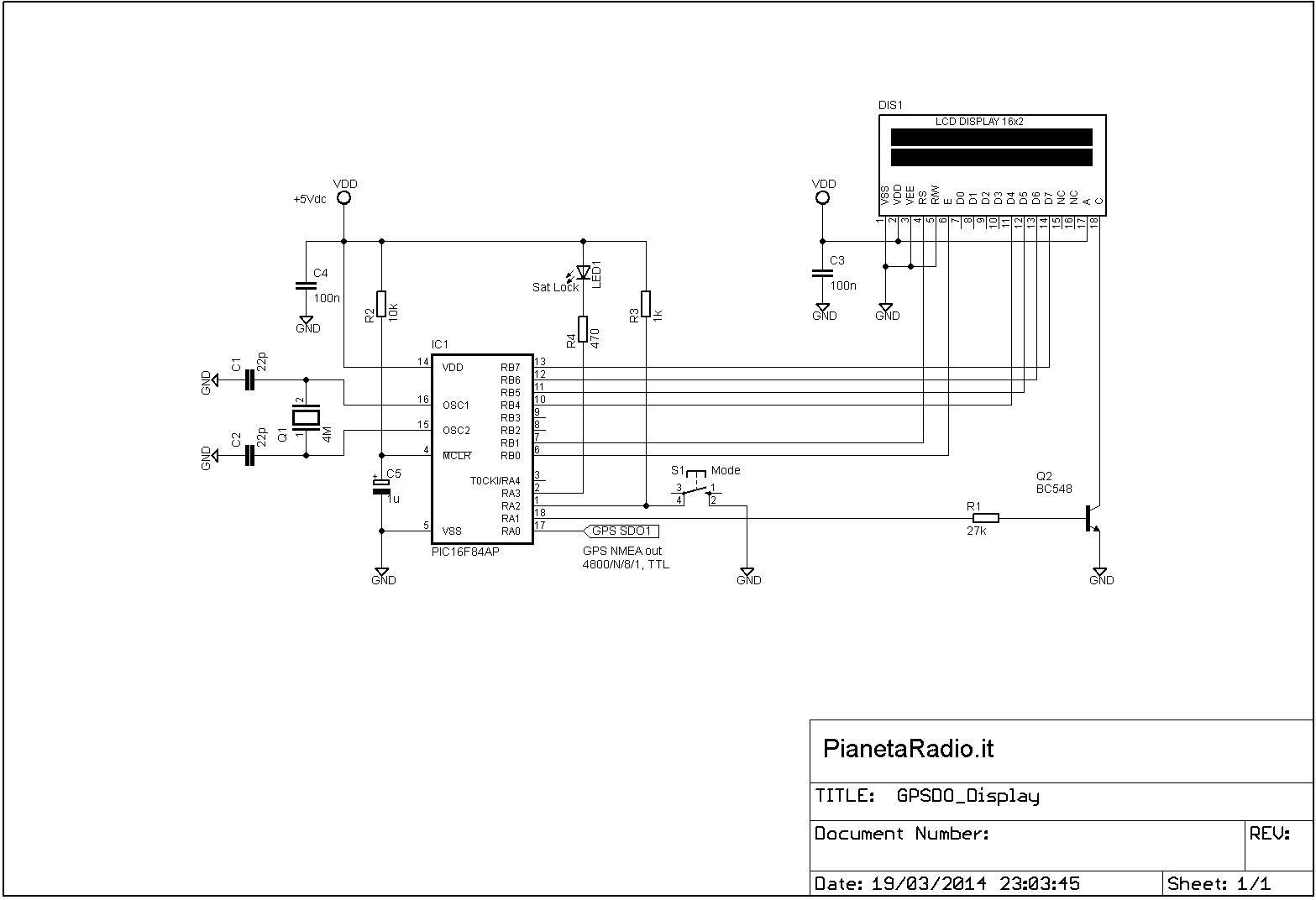

Schema elettrico

GPSDO Display - Schema elettrico

Clicca sul disegno per visualizzarne la versione ingrandita.

Firmware

Versione Data Change log
1.0 04/2012 beta
1.1 05/2012 + GPS Lock LED
1.2 07/2012 * Improved serial communication

Legenda: + Nuovo; – Rimosso; * Aggiornato.

Realizzazione

Il circuito è stato realizzato su scheda millefori, pertanto al momento non è disponibile il disegno per il circuito stampato. I componenti sono tutti di facile reperibilità.

Argomenti correlati

GPS Disciplined Oscillator 10MHz.

Riferimenti e Bibliografia

P. Turrini IW2BC, “Visualizzatore remoto GPS”;
National Marine Electronics Association, “NMEA 0183”.


Autore: Gianfranco IZ8EWD
Data di pubblicazione: 04/2014
